GlobalMAX 1508 JetMachiningセンター

まったく新しいGlobalMAX1508 JetMachining Centerは、本質的に機能のあるウォータージェットに期待するものの水準を引き上げます。コンパクトでシンプルでありながら、パワフルで用途の広いGlobalMAX 1508は、信頼性と使いやすさというOMAXの哲学に沿って開発、テスト、構築されました。 GlobalMAX 1508は、ワシントン州ケントのOMAX施設にあるOMAXおよびMAXIEM JetMachining Centerと一緒に製造されており、革新と実績のあるテクノロジーを利用して、可能な限り効率的に動作しながら動的なパフォーマンスを提供します。 GlobalMAX 1508は、あらゆる業界の顧客に妥協することなく、ワールドクラスのウォータージェット機能を提供します。

問い合わせ

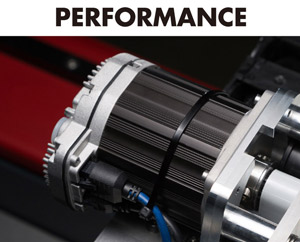

Intelli-MAXグローバルソフトウェアは、第4世代の切削モデルを使用して高速で効率的な切削を実現します Intelli-MAXソフトウェアは使いやすいです。オペレーターは、インポート、描画、およびパーツのカットを1日で学ぶことができます。	革新的なオメガドライブシステムは、従来のラックアンドピニオンドライブシステムと比較して、回転運動から直線運動へのスムーズな移行を提供しますオメガドライブの歯の噛み合わせにより、バックラッシュが最小限に抑えられ、信頼性が向上しますドライブシステムは、ガーネットを引き付けて保持できる潤滑剤を必要としません	GlobalMAXポンプは、世界中の何千もの設置で実証されたOMAX ダイレクトドライブテクノロジーを備えています高効率のGlobalMAXポンプは、85％以上の電力を純粋な切断電力に変換します

機械の寸法
フットプリント（ポンプ、コントローラーなし）	5’3” x 9’2” (1.60 m x 2.78 m)
重量（タンクが空）	3,100 lb (1,406 kg)
高さ（ホイップ配管あり）	7’4” (2.2 m)
オペレーティング重量	5,290 lb (2,400 kg)
作業範囲
X-Yカッティングトラベル	2’7” x 5’0”(800 mm x 1,525 mm)
Z軸トラベル	5” (125 mm)
テーブルサイズ	2’10” x 5’5” (864 mm x 1,645 mm)
ポンプの説明
出力圧力	10 HP:30,000 psi (2,070 bar)
出力圧力	20 & 30 HP:45,000 psi (3,100 bar)
オリフィス²	10 HP: 0.011” (0.28 mm)
	20 HP: 0.012” (0.30 mm)
	30 HP: 0.015” (0.38 mm)
流量²	10 HP: 0.40 gpm (1.51 lpm)
	20 HP: 0.62 gpm (2.35 lpm)
	30 HP: 0.96 gpm (3.63 lpm)
寸法	10 HP:1’10” x 2’10” x 2’9.5” (0.559 m x 0.864 m x 0.851 m)
寸法	20 & 30 HP:4’5” x 2’7” x 3’6” (1.334 m x 0.787 m x 1.067 m)
標準モデル仕様
サポートされる最大マテリアルロード	100 lb/ft² (488 kg/m²)
速度	500 in/min (12,700 mm/min)
線形位置精度³	±0.003” (±0.076 mm)
再現性³	±0.001” (±0.025 mm)
ボールバーの真円度³	±0.007” (±0.178 mm)
ドライブの説明
無潤滑ゼロメンテナンスオメガドライブシステム閉ループ、ブラシレスサーボモーター長寿命のための陽極酸化駆動システムコンポーネント
オプションのアクセサリ
不均一な材料切断のための地形フォロワー空気圧ドリルレーザーフィーチャーファインダーエア＆ウォータースプレーダウンキットバルク研磨フィードホッパー戦車装甲メッキ小物切断用ハニカムシートカッティングベッド水処理システム (続きを見る...）
