Прецизионный оптический локатор, повторитель местности

Прецизионный оптический локатор OMAX

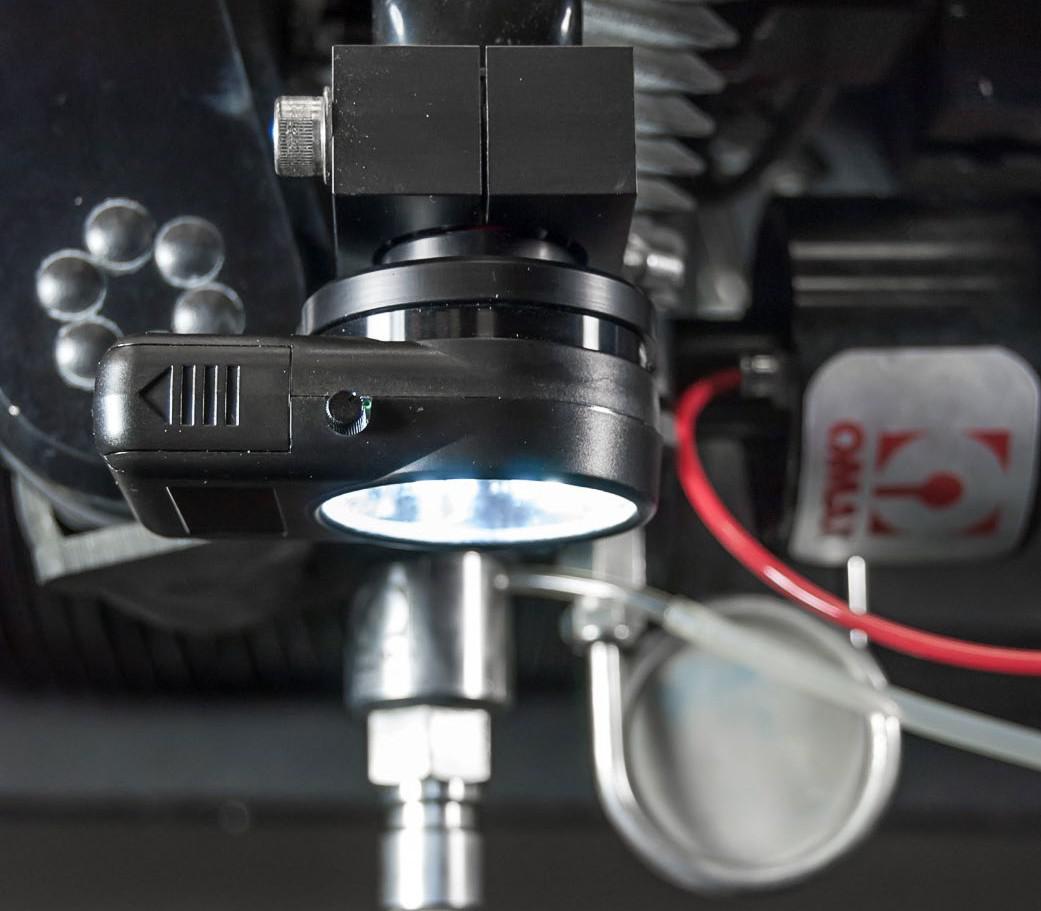

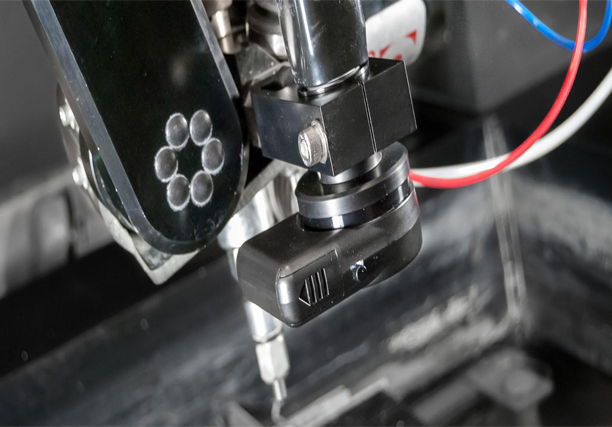

Прецизионный оптический локатор (POL) - это аксессуар, который сочетает в себе аппаратные и программные технологии, позволяющий быстро и легко определять расположение деталей на обрабатывающем столе или особенности существующих деталей или материалов. POL включает в себя компактную видеокамеру, установленную на оси Z для точного определения точек, краев или отверстий на куске материала, размещенном на столе для резки OMAX JetMachining® Center. Программное обеспечение POL интегрировано с Intelli-MAX® MAKE, предоставляя вам интерфейс для просмотра видео в реальном времени с камеры и применения инструментов выравнивания для измерения и определения местоположения объектов.
запрос
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
  • Камера высокого разрешения с линзой микроскопа для увеличения деталей материала, поиска и выбора точек с помощью программного инструмента для точного выравнивания перекрестия.
  • Видеоизображение избранного места может быть сохранено для записей контроля качества
  • Световое кольцо освещает зону просмотра
  • При использовании с OMAX Watcher Utility POL позволяет осуществлять удаленный мониторинг и выключение машины.
  • Включает два штатива для камеры, 250-дюймовый кабель Ethernet и прочный футляр для переноски для аксессуаров.
  • Разрешение камеры до 2592 x 1944 пикселей
Преимущества
  • Видео / оптическая система определения местоположения устраняет необходимость в громоздком определении местоположения точек с использованием трудоемких индикаторов с циферблатом
  • Функции видеонаблюдения и программного обеспечения измеряют расположение элементов материала для подготовки к вторичной обработке, например сверлению в центре диска.
  • Подбирайте точки локации, не покидая пульта управления оператора
ПРОГРАММНЫЙ ИНТЕРФЕЙС

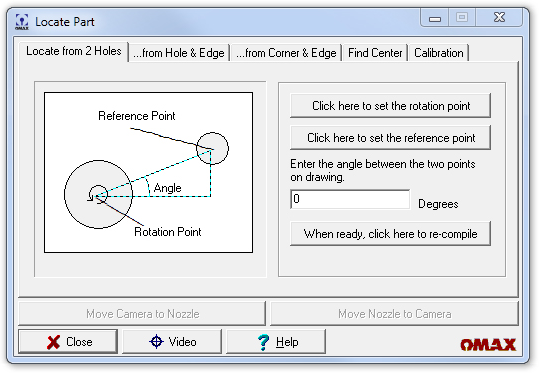

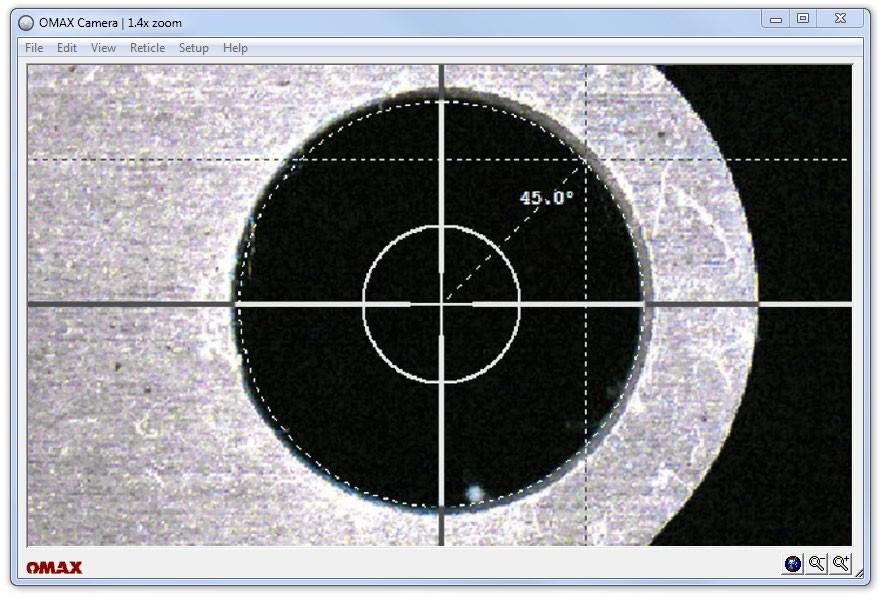

В окне «Найти деталь» прецизионного оптического локатора (см. Изображение слева) выберите вкладку метода для определения местоположения детали, например «Центр поиска». В окне камеры OMAX (изображение слева, ниже) используйте точные перекрестия приложения, чтобы найти определенные элементы детали, такие как центр круга, край или угол.
ЛУЧШИЕ ПРИМЕНЕНИЯ
  • Найдите траекторию инструмента с существующими элементами, когда материал больше, чем площадь резания станка
  • Обратный инжиниринг или измерение существующих деталей
ПРОГРАММНЫЕ ВОЗМОЖНОСТИ
  • Поиск элемента детали из двух контрольных отверстий
  • Поиск элемента детали по отверстию и кромке
  • Расположение элемента детали по углу и краю
  • Мастер обучения для поворота траекторий инструмента детали для выравнивания с существующими материалами
  • Цифровой и полноэкранный режимы просмотра
  • Взаимодействие с программным пакетом Intelli-MAX Software Suite
  • Инструменты измерения и обратного инжиниринга
ТРЕБОВАНИЯ
  • Режущая головка с электроприводом Z-Axis или Tilt-A-Jet®
  • Удалите ГСМ во время резки.
