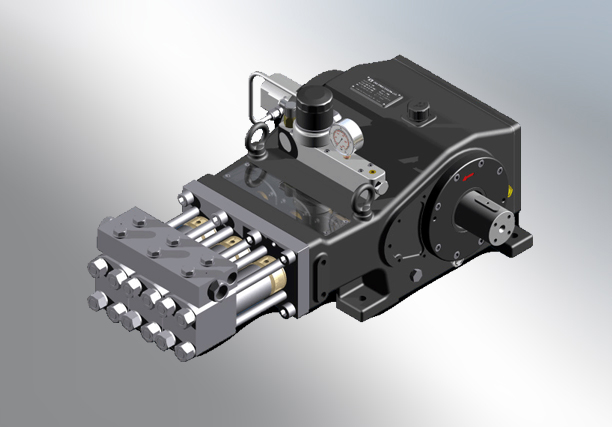

Bombas de Ultra-alta Pressão UH-100N

Características

  • Caixa embutida
  • Sistema de lubrificação reforçada
  • Óleo refrigerante opcional
  • Energia verde
  • O eixo de transmissão é opcional em ambos os lados

Formulários

  • Jateamento de água
  • Demolição de concreto
  • Limpeza de pista
  • Remoção de tinta
  • Limpeza do trocador de calor
  • Limpeza de tanques e embarcações
inquérito
kits de conversão OH - Pump Conversion Kits
OH Precision oferece atualmente bombas de água de alta pressão Ultra e kits de conversão de bomba para bomba de UH-100N. Os kits de conversão pode ser alterado para atender diferentes pressão e fluxo requisitos de taxa devido à área de trabalho e maximizar o investimento da bomba. Contacte os nossos vendedores e eles terão prazer em dar-lhe informações mais detalhadas.



Modelo Diâmetro êmbolo Pressão máxima de operação Máxima Vazão
UH-100N 12milímetros 2,800 bar / 40,600 psi 14.5 lpm / 3.8 gpm
14.26milímetros 2,500 bar / 36,250 psi 20.5 lpm / 5.4gpm
16milímetros 2,200 bar / 31,900 psi 25.8 lpm / 6.8 gpm



(a) Ligação Directa (b) Com Gear Box (c) Com flange & Gear Box
 Ultra-High Pressure Pumps UH-100N - Direct Connection  Ultra-High Pressure Pumps UH-100N - With Gear Box  Ultra-High Pressure Pumps UH-100N - With Flange & Gear Box



Ultra-High Pressure Pumps UH-100E Unit  Ultra-High Pressure Pumps UH-100D Unit
 UH-100E Unit, elétrica  UH-100D Unit, Diesel
Acidente vascular encefálico 60 mm (2.36")
Peso 275 kg (606 lbs)
Dimensão 862 x 748 x 372 mm (33.9" x 28.7" x 14.6")



 Ultra-High Pressure Pumps UH-100N

Relação 1:2.423 1: 3.04
Velocidade de alimentação (rpm) 1,500 1,800 1,500 1,800 2,000
Bomba de velocidade (rpm) 619 743 493 592 658



Diâmetro êmbolo
12 milímetros		 Taxa de fluxo, Q (LPM / gpm)
12.2 / 3.2 14.6 / 3.9 9.7 / 2.6 11.6 / 3.1 12.9 / 3.4
Pressão (bar / psi) Necessária Potência (kw / HP)
2,800* / 40,600* 65 / 86 77 / 103 51 / 69 62 / 82 69 / 91
2,500 / 36250 58 / 77 69 / 92 46 / 61 55 / 73 61 / 82
2,200 / 31,900 51 / 68 61 / 81 40 / 54 49 / 65 54 / 72
1,900 / 27,550 44 / 58 53 / 70 35 / 47 42 / 56 47 / 62
1,600 / 23,200 37 / 49 44 / 59 29 / 39 35 / 47 39 / 52



Diâmetro êmbolo
14.26 milímetros		 Taxa de fluxo, Q (LPM / gpm)
17.2 / 4.5 20.6/ 5.4 13.7 / 3.6 16.5 / 4.3 18.3 / 4.8
Pressão (bar / psi) Necessária Potência (kw / HP)
2,500* / 36,250* 81 / 109   65 / 86 78 / 104 86 / 115
2,200 / 31,900 72 / 95 86 / 115 57 / 76 69 / 91 76 / 101
1,900 / 27,550 62 / 82 74 / 99 49 / 66 59 / 79 66 / 88
1,600 / 23,200 52 / 69 63 / 83 42 / 55 50 / 66 55 / 74
1,300 / 18,850 42 / 56 51 / 68 34 / 45 40 / 54 45 / 60



Diâmetro êmbolo
16 milímetros		 Taxa de fluxo, Q (LPM / gpm)
21.7 / 5.7 26.0 / 6.9 17.3 / 4.6 20.7 / 5.5 23.0 / 6.1
Pressão (bar / psi) Necessária Potência (kw / HP)
2,200* / 31,900* 90 / 120   72 / 96 86 / 115
1,900 / 27,550 78 / 104   62 / 83 74 / 99 83 / 110
1,600 / 23,200 66 / 87 79 / 105 52 / 70 63 / 84 70 / 93
1,300 / 18,850 53 / 71 64 / 85 42 / 57 51 / 68 57 / 75
1,000 / 14,500 41 / 55 49 / 66 33 / 44 39 / 52 44 / 58

*Pressão máxima permitida
