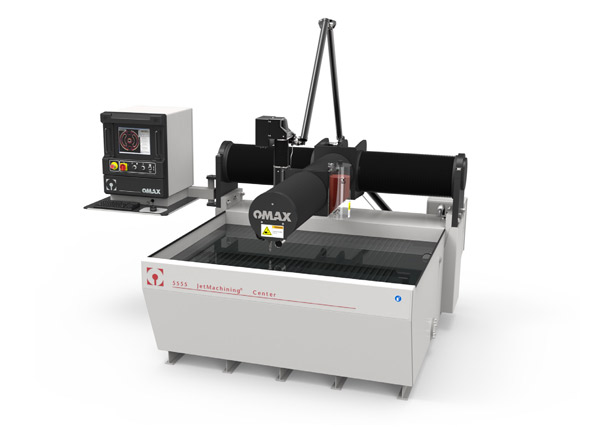

OMAX 5555 JetMachining Centro

El rápido, eficiente y preciso 5555 JetMachining® Center proporciona un rendimiento superior en el mecanizado por chorro de agua de piezas complejas de muchos materiales. Desde metales simples hasta compuestos complejos, el área de corte cuadrada de 4 '7 "de la probada 5555 es ideal para la creación rápida de prototipos y la fabricación justo a tiempo de piezas pequeñas y medianas. Con fijaciones simples y fácil acceso a la mesa de corte, Los tiempos de configuración se reducen significativamente, lo que aumenta la productividad y la rentabilidad.

Encuesta

Velocidades de corte más rápidas y la mejor precisión en comparación con cualquier chorro abrasivo de la industria y está respaldado por nuestro exclusivo software IntelliMAX® con datos de corte del mundo real
El eje Z motorizado programable con un conjunto de boquilla OMAX MAXJET®5i de precisión puede aumentar la productividad de corte y la eficiencia del proceso
Cabezal de corte por chorro abrasivo con compensación cónica Tilt-A-Jet® (disponible como opción)
Eje X-Y de precisión montado rígidamente en la mesa de corte
Rodamientos lineales precargados y husillos de bolas de precisión
Plomería dura estilo tijera de bajo mantenimiento y alta confiabilidad
Sistema de transmisión sellado contra agua, suciedad y arena
Fácil acceso del operador al área de trabajo
Sistemas de bomba EnduroMAX® Generación 4 de alta eficiencia disponibles en 30, 40 o 50 hp con eficiencias operativas de hasta 85%
Diseño robusto y preciso para cortes de tolerancia ajustada y operación confiable
El sistema opcional de eliminación de sólidos de velocidad variable (VS-SRS) diseñado para uso industrial exigente aumenta el tiempo de actividad mediante la eliminación automática de sólidos
Mecaniza una amplia gama de materiales y espesores, desde metales y compuestos hasta vidrio y plásticos
No crea zonas afectadas por el calor o tensiones mecánicas
Sin cambios de herramienta y un mínimo de accesorios reduce la configuración en un 50% o más
No se requiere agua adicional para enfriar la bomba
Huella pequeña y eficiente para una utilización mínima del espacio en el piso
Deja un borde liso satinado, lo que reduce las operaciones secundarias
Sin gases, líquidos ni aceites nocivos utilizados en el proceso de mecanizado o provocados por él
La tecnología de bomba EnduroMAX ofrece la mayor potencia de boquilla en la industria para un corte más rápido y eficiente
Completa la mayor parte del trabajo por debajo de 80 dBA
Sistema ecológico con funcionamiento silencioso y limpio con bajo consumo eléctrico
Control rápido del nivel de agua para un corte sumergido silencioso y limpio
Diseño de bomba altamente robusto y confiable capaz de más de 1000 horas entre mantenimiento
Se envía como un sistema completamente premontado y probado en fábrica

Dimensiones de la máquina
Huella (con controlador)	10’ 11” x 7’ 11” (3,327 mm x 2,413 mm)
Peso (tanque vacío)	6,291 lb (2,854 kg)
Altura (con plomería de tijera)	9’10” (2,997 mm)
Peso operativo	13,000 lb (5,897 kg)
Sobre de trabajo
XY Viajes	4’ 7” x 4’ 7” (1,397 mm x 1,397 mm)
Z-Axis Travel	8” (203mm)
Tamaño de la tabla	6' 8" x 5’ 5” (2,032 mm x 1,651 mm)
Descripción de la unidad
Circuito cerrado, accionamientos digitales Servomotores sin escobillas Husillos de bolas precargados, rodamientos de bolas de recirculación Cojinetes lineales con guías rectificadas de precisión endurecidas Eje Y en voladizo en eje X del puente
Especificaciones del modelo estándar
Listones de soporte de material	4" x 1/8" Galvanized Steel
Carga máxima de material soportado	400 lbs/ sq ft (1,950 kg/ sq meter)
Requisitos eléctricos	3-Phase, 380-480 VAC ±10%, 50-60 Hz
Nivel de ruido	Below 80dBA at one meter for submerged cutting
Velocidad	180 in/min (4,572 mm/min)
Precisión posicional lineal	±0.001" (±0.025mm)
Repetibilidad	±0.001" (±0.025mm)
Circularidad de Ballbar	±0.0025” (±0.064 mm)
Accesorios Opcionales
Cabezal de corte Tilt-A-Jet para compensación cónica SRS de velocidad variable (VS-SRS) Seguidora del terreno con detección de colisiones Cabezal de taladro OMAX Localizador óptico de precisión (POL) Eje giratorio MAXJET 5 solo para agua para cortar materiales blandos Sistema de suministro de abrasivo a granel Conjunto de boquilla OMAX Mini MAXJET 5i Inclinación manual Z Filtro laminar Kit de ladrillos de chorro de agua Revestimiento de armadura de tanque receptor Kit de sujeción de material Buscador de funciones láser (ver más ...)
*Los accesorios opcionales pueden reducir el recorrido de corte. Las fotos pueden mostrar accesorios opcionales. Para obtener una lista completa de accesorios, comuníquese con un representante de ventas de OMAX. Las especificaciones de precisión están a 22 ° C (72 ° F) Las bombas están construidas para cumplir con las especificaciones UL y CE. Comuníquese con OMAX para conocer los requisitos de servicios públicos detallados.
